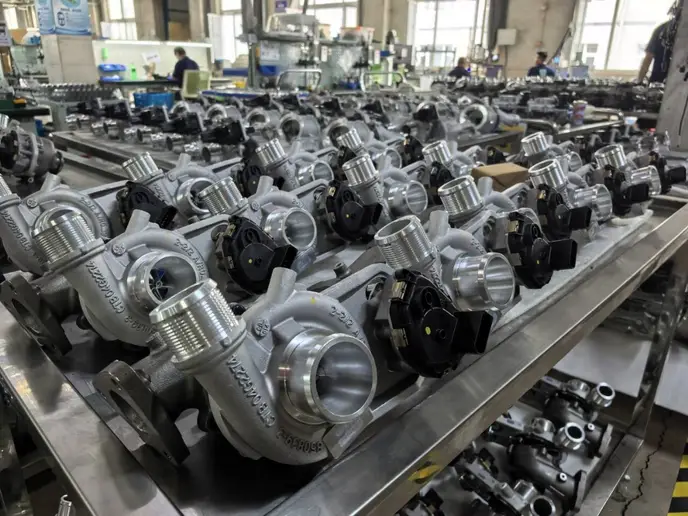

Производство турбин и компонентов для силовых установок

Устройство и принцип работы турбокомпрессора

Турбокомпрессор, или турбина, является агрегатом, использующим энергию выхлопных газов для повышения мощности двигателя внутреннего сгорания. Его основная задача — нагнетать в цилиндры дополнительный объем воздуха, что позволяет сжечь больше топлива и увеличить выходную мощность без значительного роста рабочего объема. Устройство турбокомпрессора основано на соединении двух основных элементов — турбинного и компрессорного колес, расположенных на общем валу. Более подробную техническую информацию можно найти на ресурсе http://ironunit.ru.

Основные компоненты турбины

Конструкция турбокомпрессора включает несколько ключевых узлов, каждый из которых выполняет определенную функцию.

• Корпус турбины (горячая улитка): направляет поток выхлопных газов на лопатки турбинного колеса.
• Турбинное колесо: преобразует кинетическую энергию газов во вращательное движение вала.
• Корпус компрессора (холодная улитка): собирает и направляет сжатый воздух во впускной коллектор двигателя.
• Компрессорное колесо: засасывает атмосферный воздух и сжимает его.
• Центральный картридж: содержит вал, подшипники (обычно плавающие) и систему смазки турбокомпрессора.
• Перепускной клапан (wastegate): регулирует давление наддува, сбрасывая часть выхлопных газов в обход турбинного колеса.
• Интеркулер: охлаждает сжатый воздух, повышая его плотность и эффективность сгорания.

Как работает система турбонаддува двигателя

Принцип работы турбины основан на использовании отработавших газов. Выхлопные газы, покидающие цилиндры, попадают в корпус турбины, где раскручивают турбинное колесо. Это колесо жестко соединено валом с колесом компрессора, расположенным на противоположной стороне агрегата. Вращаясь, компрессорное колесо затягивает воздух через воздушный фильтр, сжимает его и подает под давлением во впускной тракт. Таким образом, система турбонаддува двигателя обеспечивает принудительное наполнение цилиндров воздухом.

Эффективность турбонаддува напрямую зависит от согласованной работы всех элементов системы, включая качество комплектующих для турбин и корректность настроек управления.

Сжатый воздух при этом нагревается, поэтому для дальнейшего повышения эффективности он проходит через интеркулер — теплообменник, охлаждающий воздух перед подачей в двигатель. Роль интеркулера заключается в увеличении плотности воздушного заряда и снижении риска детонации.

Обслуживание и ремонт турбокомпрессоров

Ресурс турбокомпрессора напрямую связан с условиями эксплуатации и качеством обслуживания. Регулярное внимание к системе помогает избежать серьезных поломок и дорогостоящего ремонта.

Признаки неисправности и диагностика

Существует ряд характерных симптомов, указывающих на проблемы в работе турбины. Своевременная диагностика позволяет точно определить причину.

1. Снижение мощности двигателя: автомобиль теряет тягу, разгон становится вялым, особенно на высоких оборотах.
2. Повышенный расход масла: сизый или синий дым из выхлопной трубы, свидетельствующий о попадании масла в выпускной или впускной тракт через изношенные уплотнения вала.
3. Необычный шум: свист или вой при работе, который может указывать на утечку воздуха или касание колес о корпус.
4. Запах горелого масла в подкапотном пространстве.
5. Повышенный расход топлива при отсутствии ожидаемого прироста мощности.

Диагностика включает визуальный осмотр, проверку давления наддува, целостность патрубков и интеркулера, а также анализ состояния масла и системы смазки турбокомпрессора.

Ремонт и замена комплектующих турбин

Ремонт турбокомпрессоров может варьироваться от замены отдельных изношенных деталей до полной переборки агрегата. Часто восстановлению подлежат центральные картриджи, содержащие новые валы, подшипники и уплотнения.

Важно использовать качественные комплектующие для турбин, так как от их точности изготовления и материала зависит балансировка и долговечность всего узла после ремонта.

Выбор и тюнинг турбинной системы

Правильный подбор и настройка турбокомпрессора позволяют не только восстановить штатные характеристики двигателя, но и целенаправленно повысить его мощность.

Критерии подбора турбины для автомобиля

Выбор турбины для автомобиля — комплексная задача, требующая учета множества факторов. Неверно подобранный агрегат может вызвать турбояму, перегрев или недостаточный прирост мощности.

• Характеристики двигателя: рабочий объем, степень сжатия, состояние поршневой группы и газораспределительного механизма.
• Целевая мощность: ожидаемый прирост производительности определяет размер и производительность турбокомпрессора.
• Размеры и форма корпусов (A/R): геометрические параметры корпусов турбины и компрессора влияют на скорость раскрутки (отклик) и максимальную производительность.
• Тип перепускного клапана: внутренний (встроенный в корпус турбины) или внешний (отдельный).
• Совместимость с системой управления: необходимость корректировки прошивки электронного блока управления (ЭБУ) или установки дополнительного оборудования.

Повышение мощности и устранение турбоямы

Тюнинг турбинной системы направлен на повышение мощности двигателя и улучшение отзывчивости. Турбояма — провал в тяге при низких оборотах до момента выхода турбины на эффективные обороты — является частой проблемой.

Способы устранения турбоямы и повышения эффективности системы:

1. Установка турбины с корпусами меньшего размера (меньшее A/R) для более раннего и резкого отклика.
2. Применение технологии изменяемой геометрии турбины (VGT), которая оптимизирует поток газов на разных оборотах.
3. Использование последовательного или параллельного турбонаддува (twin-turbo).
4. Оптимизация впускного и выпускного трактов для снижения сопротивления потоку.
5. Настройка или замена перепускного клапана, установка blow-off клапана.
6. Качественная настройка ЭБУ, включая корректировку угла опережения зажигания и топливных карт.

Повышение мощности двигателя с помощью турбонаддува требует комплексного подхода, учитывающего надежность всех элементов двигателя, так как возрастают механические и тепловые нагрузки.
